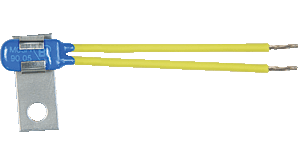

Wyłącznik Termiczny AM 13
Opis
Wyłączniki termiczne do 2,5A Opakowanie zbiorcze 100szt
Zestyk | SPST n.o. |
Napięcie znamionowe | 250V; AC |
Prąd znamionowy | |
obciążenia rezystancyjnego lzn, cosinus phi =1 | 2,5 A |
obciążenia indukcyjnego, cosinus phi=0.6 | 1,6 A |
Trwałość działania przy obciążeniu znamionowym | 10000 cykli |
Obciążenie maksymalne/ trwałość działania | 3,6 A/2000 cykli |
Zakres znamionowych temperatur działania | 65°C – 150°C |
Tolerancja temperatury działania | ±5K/±7,5K/±10K |
Strefa histerezy | 30 ± 15 K |
Szybkość zmian temperatury do wyznaczenia temperatury działania | 0,5 ÷ 1 K / min |
Odporność termiczna | max 190K / 1 min |
Degree of protection (acc. to EN-60730-1) | IP 00 |
Wskaźnik PTI zastosowanych materiałów izolacyjnych | 250 V |
Konstrukcja | n.o nie elektroniczna |
Wytrzymałość elektryczna izolacji | 2000 V; 50 Hz |
Rezystancja przejścia (bez wyprowadzeń) | max < 40 mili ohm |
Certyfikaty |
AM 13
Konfiguracja kontaktów – używane skróty
n.c. -normalnie zamknięty
n.o. – normalnie otwarty
n.c. -normalnie zamknięty
n.o. – normalnie otwarty
SPST – styk jednobiegunowy, pojedyńczy skok
DPST – styk dwubiegunowy, pojedyńczy skok
SPDT – styk jednobiegunowy, podwójny skok
3PST – styk trójbiegunowy, pojedyńczy skok
DPST – styk dwubiegunowy, pojedyńczy skok
SPDT – styk jednobiegunowy, podwójny skok
3PST – styk trójbiegunowy, pojedyńczy skok
VDE | |
UL | YFZW2.E178326 YFZW8.E178326 |
BEAB |
